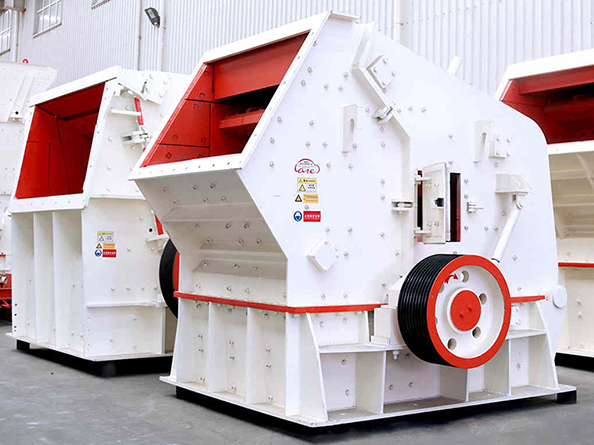

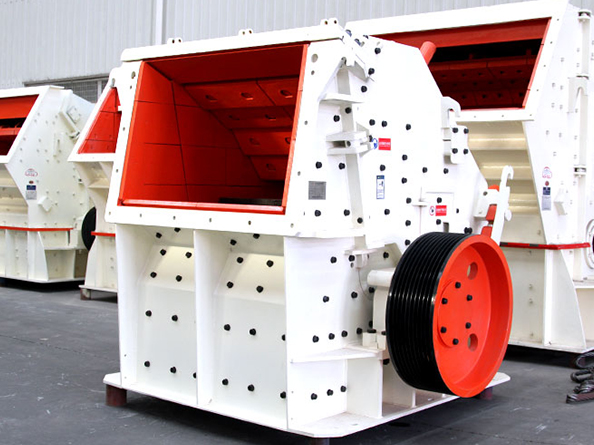

反擊式破碎機是針對抗壓強度大于300MPa，莫氏硬度大于6級的石料而設計的系列機種。該機種在設計中巧妙地利用了破碎過程中的力學特性，運用世界上常使用的設計、分析軟件和計算技術，集國內優化設計、高性能材料、精確制造于一體，是目前國內外較先進的新機種。該機種轉子轉動慣量大、錘頭及耐磨襯板使用壽命長、產量高、成品物料呈多棱體形狀。全部型號都配置有液壓開啟、反擊架退讓裝置，大型號配置有錘頭起吊裝置。

反擊式破碎機應用行業

應用范圍：高速、高鐵、水利水電、建筑、商混等行業砂石骨料的破碎加工作業。

物料：適用于中等硬度、軟料，石灰石、煤矸石、風化巖、白云石、頁巖土、麻古石等石料。

反擊式破碎機工作原理

反擊破是一種利用沖擊能來破碎物料的破碎機械。工作時，電機帶動轉子高速旋轉，當物料進入板錘作用區時，受到板錘的高速沖擊而破碎，已破碎物料沿切線方向被拋向安裝在轉子上方的反擊板上再次破碎，然后又從反擊板上彈回到板錘作用區重新破碎。此過程重復進行，直到物料被破碎至所需粒度，由出料口排出為止。調整反擊架與轉子之間的間隙可達到改變物料粒度和物料形狀的目的。

反擊式破碎機性能特點

1、獨特腔型提升破碎效率：漸開線型腔型設計使物料垂直擊打到反擊板上，物料在板錘作用區內向入料口方向返料，增加擊打次數，破碎效率得到顯著提升，出料粒型更好。重型轉子的采用，增大轉動慣量，同時提高物料線速度，提高工作效率。

2、液壓操作系統簡單快捷：多功能全液壓操作系統，實現了全液壓調整排料粒度、全液壓開頂調換易損件。襯板采用高強度螺栓固定，可從外部直接更換，減少更換襯板的人力與時間成本。軸承座精確定位裝置，減少維護過程中軸承座定位的操作難度。整體板錘設計，固定可靠，板錘的拆裝更加方便快捷。

3、品質材料延長使用壽命：機殼采用高強度鋼材，板錘選用高耐磨材料，轉子采用耐低溫高強度鋼，軸承選用國際大品牌等，高品質原材料是延長破碎機使用壽命的基礎。采用加厚襯板，螺栓從外向內旋轉，避免因螺栓磨損導致邊護板松動的情況，確保邊護板更加充分利用，使用壽命大幅延長。

4、精細加工確保穩定運行：重型轉子采用整體焊接工藝，精度高，抗沖擊能力強，減少運行過程中的電流波動。下機架與軸承座的貼合面采用整體加工工藝，確保加工精度。反擊板及反擊架貼合面均精細加工，采用尼龍自鎖螺母加兩組碟簧的方式固定，同時加注環氧樹脂，確保固定牢固。

反擊式破碎機產品結構組成

這款反擊式碎石機結構主要由拉桿、前反擊架、后反擊架、反擊襯板、主軸、鎖緊塊、壓緊板、轉子架、板錘、反擊板、轉子等組成。

反擊式破碎機技術參數
